熱量積分儀和冷量積算儀是用于監測和記錄熱量或冷量的儀表，廣泛應用于熱力系統、冷卻系統以及能效監測領域。它們的主要功能是通過持續記錄流體流量、溫度變化等數據，累積計算出系統的熱量或冷量，用于節能管理、系統優化和性能評估。

1. 熱量積分儀
作用
熱量積分儀是用來測量和積算熱量的儀器，通常應用于熱水、蒸汽、空調、供暖等系統中。它通過對熱水或蒸汽流量、進出溫度差、比熱容等參數進行實時監控和累積，計算出在一定時間內通過系統的熱量。

工作原理
熱量積分儀基于流量、溫差和比熱容的原理進行計算，常用的計算公式為：

?=?˙×?×Δ?Q=m˙×c×ΔT

其中：

Q：熱量（單位：kWh或MJ）
?˙m˙：流體的質量流量（單位：kg/s）
c：流體的比熱容（單位：kJ/kg·°C）
Δ?ΔT：流體進出口的溫差（單位：°C）

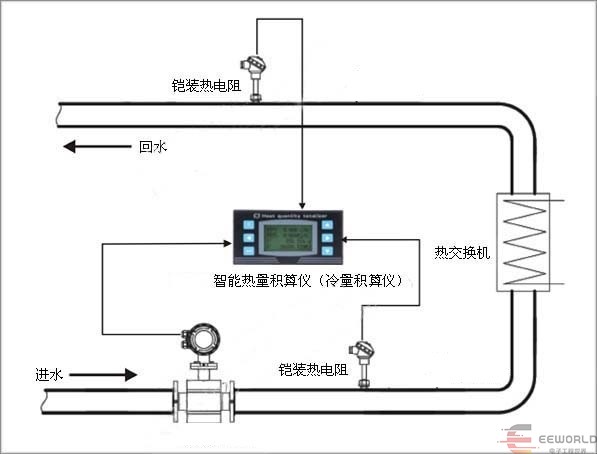

熱量積分儀通過傳感器（如流量計和溫度傳感器）實時測量流體流量和溫度差，再結合計算模塊將這些數據積分，得出所需的熱量數據。

應用場景
集中供暖系統：在集中供暖中監測和計算提供給用戶的熱量。
工業鍋爐：監測鍋爐輸出的熱量，用于效率評估和節能控制。
空調系統：監測空調冷卻或加熱過程中轉移的熱量。
建筑能效管理：實時記錄和評估建筑物內暖通空調（HVAC）系統的熱量消耗和分配。
2. 冷量積算儀
作用
冷量積算儀用于測量和記錄冷卻系統中的冷量。它可以通過計算冷卻水、制冷劑或其他冷卻介質在冷卻系統中移除的熱量，幫助評估系統的制冷效果、能效及運行狀態。

工作原理
冷量積算儀的工作原理與熱量積分儀相似，通過測量流體的流量、進出溫度差和流體的比熱容來計算冷量。計算公式為：

?=?˙×?×Δ?Q=m˙×c×ΔT

其中，參數與熱量計算時相同，但冷量是指系統從被冷卻介質中移除的熱量。

冷量積算儀通常由流量傳感器、溫度傳感器、計算模塊和顯示模塊組成。它通過監測冷卻流體的流量和溫差，實時計算冷卻系統的冷量，并將結果進行積累。

應用場景
工業冷卻系統：例如電力、化工和鋼鐵等行業的冷卻系統，監測并控制冷卻水的冷量。
制冷機組：在商用或工業制冷設備中監控冷量輸出，評估系統效率。
空調系統：通過冷量積算儀監測空調系統的制冷能力，幫助評估能效和優化運行。
集中供冷系統：在大型建筑或區域供冷系統中監測和記錄冷量，以確保系統平穩運行。
3. 熱量積分儀與冷量積算儀的區別
雖然兩者的工作原理和結構相似，但它們的應用領域和計算對象有所不同：

熱量積分儀：主要用于測量和記錄熱量，適用于供暖系統、鍋爐、熱水系統等需要加熱的應用。
冷量積算儀：主要用于測量和記錄冷量，適用于空調、制冷機組、冷卻系統等需要冷卻的應用。
4. 熱量積分儀與冷量積算儀的主要組成部分
流量計：用于測量流體的流量（質量流量或體積流量），是熱量或冷量計算的基礎。

電磁流量計、渦輪流量計、超聲波流量計等常用于這些儀表。
溫度傳感器：用于測量冷卻或加熱介質的進出口溫度差，確保溫度數據的準確性。

常用的溫度傳感器有RTD、熱電偶等。
積分模塊：對流量、溫度差和比熱容數據進行實時計算和累積。該模塊將傳感器輸出的數據進行處理，并根據預設算法進行熱量或冷量的積算。

顯示和數據存儲模塊：顯示實時數據和累積結果，并提供數據存儲和下載功能，方便后期分析和報告生成。

通訊模塊：部分儀表支持通過通訊協議（如Modbus、Bacnet等）與監控系統進行連接，實現遠程監控與數據傳輸。

5. 選擇熱量積分儀和冷量積算儀的考慮因素
在選擇熱量積分儀和冷量積算儀時，需要考慮以下幾個方面：

測量精度：確保儀表具有足夠的精度，以滿足工程設計和節能監測的要求。
流量范圍：根據應用場景，選擇適應系統流量范圍的儀表。
溫度范圍：儀表應能夠在特定的溫度范圍內工作，確保在不同工作條件下都能正常計量。
安裝環境：根據安裝環境的條件（如管道布局、空間限制等）選擇合適的儀表類型。
通訊功能：對于需要遠程監控和數據傳輸?shù)膽?yīng)用，選擇支持通訊協議的儀表。
維護成本：選擇易于維護且長期穩定運行的儀表，以降低運營和維護成本。
6. 總結
熱量積分儀和冷量積算儀是用于熱量和冷量計量的關鍵設備，廣泛應用于能源管理、建筑能效、工業冷卻和空調系統等領域。它們通過實時監測流量、溫度等參數，精確計算出流經系統的熱量或冷量，為系統優化、節能控制和性能評估提供了有效的數據支持。選擇合適的儀表需要綜合考慮測量精度、流量范圍、安裝環境等因素。
